ncstudio廣告雕刻機控制系統教程？廣告雕刻機是針對廣告行業推出的設備。廣告雕刻機可以雕刻的材料有很多，包括了亞克力、各種金屬板材、密度板等。廣告雕刻機中的控制系統是該設備的一個重要部分。了解廣告雕刻機控制系統，有助于操作者更好的使用設備。

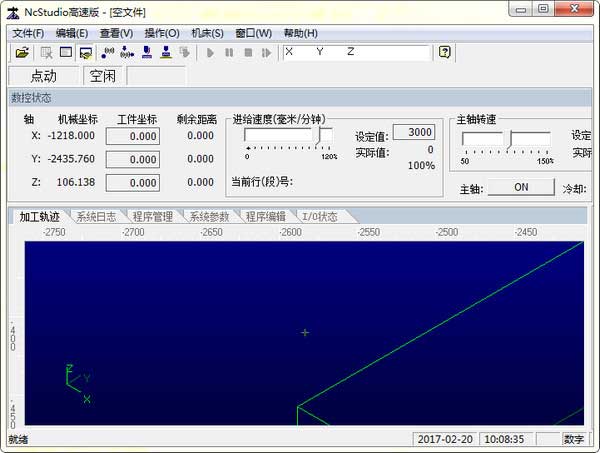

ncstudio廣告雕刻機控制系統

　　ncstudio廣告雕刻機控制系統是什么？ncstudio廣告雕刻機控制系統中的“ncstudio”是指維宏控制系統。ncstudio廣告雕刻機控制系統是用計算機控制加工功能，實現數值控制的系統。系統根據計算機存儲器中存儲的控制程序，執行部分或全部數值控制功能，并配有接口電路和伺服驅動裝置，用于控制自動化加工設備的專用計算機系統。

　　ncstudio廣告雕刻機控制系統教程之安裝？

　　1、點擊“Setup.exe”開始正式的安裝，在彈出的界面中點擊下一步。

　　2、選擇軟件的安裝路徑，這里有用戶自行選擇，不過建議將c盤改為其他系統盤進行安裝

　　3、直到安裝完成，完成之后用戶可以根據如下圖標示的地方的提示進行相應的選擇。

　　ncstudio廣告雕刻機控制系統教程之參數設置？

　　系統參數:加工參數

　　手動低速4000左右,手動高速一般為5000-6000

　　空程速度的值一般為4000-5000

　　加工速度的值一般為4000左右

　　注意的是加工速度的值要比空程速度的值要小，下面小方框內前七項打對勾,抬刀高度都為10。

　　注意:加工開始時進給速度的值調的小一些,主軸轉速的值在18000之間

　　廠商參數:口令ncstudio

　　需要修改的是電機參數x軸的0.0119763,y軸的0.0119763,z軸

　　ncstudio廣告雕刻機控制系統教程之操作？

　　1、打開<系統參數>里面有手動速度和自動參數，可自己設定合適的速度。

　　2、使用缺省速度一相打勾，這樣可提高加工速度，省時。

　　3、使用缺省轉速，不打勾。

　　4、速度自適應優化，打勾。要系統根據加工路經自動優化。

　　5、IJK增景摸式，打勾。

　　6、使用Z向下刀速度，這個必須設定，它還經常變動、可設定的很慢也可設定的很快，隨意設定。

　　7、優化Z向提刀速度?？稍O定提刀速度為空程速度，就是提刀快下刀慢。打勾。也可不做設定讓它提刀下刀都用z向速度。

　　8、空程指令，打勾。

　　9、暫停或者結束時，自動停止主軸。這一相要是主軸是受糸統控制的必須打勾。不是就打不打勾都行。

　　10、這個參數表下面還有一相最重要的就是Z軸反相。必須打勾。

　　ncstudio廣告雕刻機控制系統教程之硬件操作失敗？

　　1、可能是被360等安全軟件給隔離了，解決方法就是打開殺毒軟件，然后找到恢復區，查看隔離列表，找到WHNC的一個軟件，添加信任，然后重啟電腦就好了

　　2、可能是維宏驅動程序沒有自動安裝，解決的方法右鍵點擊我的電腦——屬性——設備管理器——數控適配器——顯示數控適配卡，這里會顯示一個感嘆號或叉號這說明驅動程序沒有自動安裝，需要手動安裝，接下來就好辦了，照著一步一步點就行了，然后重新啟動電腦，就可以打開軟件了

　　ncstudio廣告雕刻機控制系統教程之快捷鍵？

　　ESC在窗口之間切換

　　TAB在控件之間切換

　　Ctrl+TAB在折疊窗口之前切換

　　Ctrl+1顯示自動窗口

　　Ctrl+2顯示手動窗口

　　Alt+1/F4顯示加工軌跡窗口

　　Alt+2顯示系統日志窗口

　　Alt+3顯示程序管理窗口

　　Alt+4顯示系統參數窗口

　　Alt+5顯示程序編輯窗口

　　Alt+6顯示IO狀態窗口

　　Ctrl+Enter全屏

　　Ctrl+Del清除加工軌跡窗口

　　Ctrl+O打開并裝載

　　Ctrl+N新建加工程序

　　Ctrl+E打開并編輯

　　Ctrl+P編輯當前加工程序

　　Ctrl+S保存

　　Ctrl+I加工程序信息

　　F5直接定位

　　F6設置當前點工件坐標

　　Shift+F6設置當前點為工件原點

　　F7回工件原點

　　Ctrl+F7浮動對刀

　　Shift+F7固定對刀

　　F8進入（退出）仿真

　　F9開始

　　Ctrl+F9高級開始

　　Shift+F9斷點繼續

　　Ctrl+Shift+F9執行加工指令

　　F10/PauseBreak暫停

　　F11停止

　　F12復位

　　4(小鍵盤)X-方向手動(包括點動、增量)

　　6(小鍵盤)X+方向手動(包括點動、增量)

　　2(小鍵盤)Y-方向手動(包括點動、增量)

　　8(小鍵盤)Y+方向手動(包括點動、增量)

　　1(小鍵盤)Z-方向手動(包括點動、增量)

　　9(小鍵盤)Z+方向手動(包括點動、增量)

　　+(小鍵盤)增加深度（輸入數字）

　　-(小鍵盤)較小深度（輸入數字）

　　Home居中

　　End顯示當前加工點

　　+(小鍵盤)放大

　　-(小鍵盤)縮小

　　*(小鍵盤)調整至窗口大小

　　5(小鍵盤)正視圖

　　8(小鍵盤)俯視圖

　　2(小鍵盤)仰視圖

　　4(小鍵盤)左視圖

　　6(小鍵盤)右視圖

　　1(小鍵盤)西南等軸側視圖

　　7(小鍵盤)西北等軸側視圖

　　3(小鍵盤)東南等軸側視圖

　　9(小鍵盤)東北等軸側視圖

　　Alt+→或者Alt+←繞Z軸旋轉

　　Alt+↑或者Alt+↓繞X軸旋轉

　　Alt+PgUp或者Alt+PgDn繞Y軸旋轉

　　ncstudio廣告雕刻機控制系統教程之功能？

　　自適應前瞻算法

　　前瞻控制也稱為先行控制，維宏CNC系統會自動計算需要前瞻的程序段數量，不會引起由于前瞻段數不夠造成的速度突變；在輪廓簡單的時候，前瞻段數量小，系統運行效率更高。

　　短線段簇的曲率限速

　　短線段的曲率限速功能，會實時的計算出短線段簇的局部曲率，實現必要限速，保證加工質量。

　　軌跡預處理算法

　　維宏系統運用先進的軌跡預處理算法，有效去除了因刀路文件質量而對加工效果的損傷。

　　圓弧限速功能

　　圓弧限速功能有效地防止了過切的出現，當向心力要超過最大向心力時，加工圓弧的速度將會受到必要的限制，從而保證了加工質量。

　　S型加減速控制

　　S型加減速又稱為鐘形加減速。通過這種速度規劃算法，其加速度為連續的梯形，保證機床在運動過程中受力均勻，有效地防止了加工過程中的機床抖動，使得加工過程中機床運動更加平穩，加工質量更高。

　　斷點繼續

　　系統將當前加工位置與行號等信息實時保存在永久記憶體中，即使是遭遇突然停電，系統重新啟動后，也可以從最后中斷處繼續執行。對于各種長時間加工場合，該功能將給操作員帶來很大的幫助。

　　自定義M指令

　　維宏系統可以根據客戶需要，方便地設定M指令的意義，用戶可以把M指令映射到不同的功能，也可以把某個子程序映射到設定的M指令，還可以擴充或者刪減M指令。

　　自動倒行

　　在加工路徑的任意位置，通過手輪、鍵盤或者其他操作面板，實現在正向行走和反向行走之間的任意切換。廣泛應用于各種切割控制場合，在三軸以及多軸聯動場合也用于從加工斷點處安全退出。

　　支持PLC

　　可通過梯形圖在線查看，監控元器件狀態，支持現場編輯應用；提供大規模PLC程序編寫工具，指令集豐富，操作簡單靈活。

　　加工信息統計

　　在維宏系統中，只要用戶在執行高速仿真后，系統立即統計出加工時間、加工范圍、加工軌跡長度、刀具使用情況等有價值的信息供使用者參考。

　　三維動態顯示加工軌跡

　　維宏系統具有強大的三維加工軌跡動態顯示功能。

　　時間到期管理功能

　　維宏系統為每個廠商指定一個唯一的客戶代碼，通過該代碼和注冊碼生成器軟件，廠商可以設定系統運行到期時間。

　　刀具半徑補償

　　通過刀具半徑補償，操作人員可按工件輪廓尺寸編制程序，系統自動計算刀位點，并自動調整到刀具運動軌跡上。

　　過象限補償

　　維宏系統允許在各個不同的進給軸設定不同的過象限補償參數，從而將各個軸摩擦力造成的誤差減至最小。

　　旋轉鏡像功能

　　直接設定加工參數，實現加工文件的旋轉與鏡像功能。當然，也可通過G代碼編程，把旋轉與鏡像功能嵌入加工文件中。

　　刀具管理

　　包括：刀具幾何尺寸、磨損管理、刀庫與虛擬刀庫、刀具壽命管理等等，支持定點換刀策略和隨機換刀策略。

　　螺距誤差與反向間隙綜合補償

　　維宏系統的綜合補償機制允許在坐標軸的各點設置不同的反向間隙，因此能夠全程補償反向間隙誤差。

　　加工禁區

　　通過加工禁區的設定，可以自動阻止刀具進入保護區，以防止刀具與夾具或者其他部件的碰撞和干涉。

　　ncstudio廣告雕刻機控制系統教程之特點？

　　1、基本配置為三個運動軸，并可以進一步擴充

　　2、數控轉臺支持

　　3、自動加工。完整支持ISO標準的G指令、HP繪圖儀（HPPLT）格式和精雕加工（ENG）格式。

　　4、手動功能。既支持通過機床輸入設備，如手持設備等操縱機床，也內嵌地支持通過計算機輸入設備，如鍵盤、鼠標完成手動操作

　　5、增量進給功能。方便用戶精確設定進給量，且步長可靈活調整。

　　6、用戶數據輸入（MDI）功能。用戶可以在線輸入G指令并立即執行。

　　7、高級加工指令。只要簡單輸入幾個參數，就可以完成銑底、勾邊等功能。

　　8、單步模式。用戶可以把要執行的加工任務設置為單步模式，從而為錯誤診斷和故障恢復提供了良好的支持。

　　9、斷點記憶、跳段執行等高級自動功能。

　　10、保存/恢復工件原點功能。

　　11、進給軸精確回機械原點（參考點）功能。

　　12、自動對刀功能。這些功能為用戶加工提供了極大的方便。

　　13、進給倍率在線調整。在加工過程中用戶可以隨時調整進給倍率。最小到0，相

　　14、當于暫停加工；最大到120%。

　　15、高速平滑速度連接特性。在一般的數控系統中，兩條G指令之間的連接速度通常是一個固定的值（例如等于零或者某一個很小的值）。在新版數控系統中，采用了獨有的加工速度自適應預測算法。該算法根據連接速度的大小、方向、最大加速度，以及前向預測功能，自適應地決定當前指令與下一條指令間的銜接速度。不僅大大提高了加工效率（大約從30%到300%），而且改善了加工性能，消除了留在加工表面的速度振紋。

　　16、三維模擬顯示功能。通過簡單的操作可以從各個角度觀察三維加工結果，從而可以更準確、更直觀的對加工結果有所了解。

　　17、仿真功能?？梢詫庸こ绦蜻M行快速仿真加工，可以在極短的時間內完成，同時檢查加工程序是否出錯，加工結果是否滿意，并可以準確的計算出實際加工所需要的時間。

　　18、強大、靈活的鍵盤支持。新版本對鍵盤操作的支持非常強大。滿足了用戶在操作過程中的需要。

　　19、日志功能。系統提供了功能強大的日志功能，幫助用戶察看詳細的加工信息和系統診斷。

　　20、內置的加工文件管理器。用戶只要把加工程序文件保存到指定的目錄，Ncstudio?就可以在一個內置的管理器中管理這些文件。

　　21、內置的文件編輯器。用戶可以隨時把加工文件調入編輯器內編輯、修改。

　　22、文件加工信息。通過仿真或者實際加工，文件加工信息窗口可以幫助用戶統計文件執行時間、加工范圍等重要信息。

　　23、PCI總線運動控制卡。

　　ncstudio廣告雕刻機控制系統教程，大家一定要仔細認真的學習。這樣對于提高操作者的技藝有著很大的幫助。
